伯努利實驗裝置

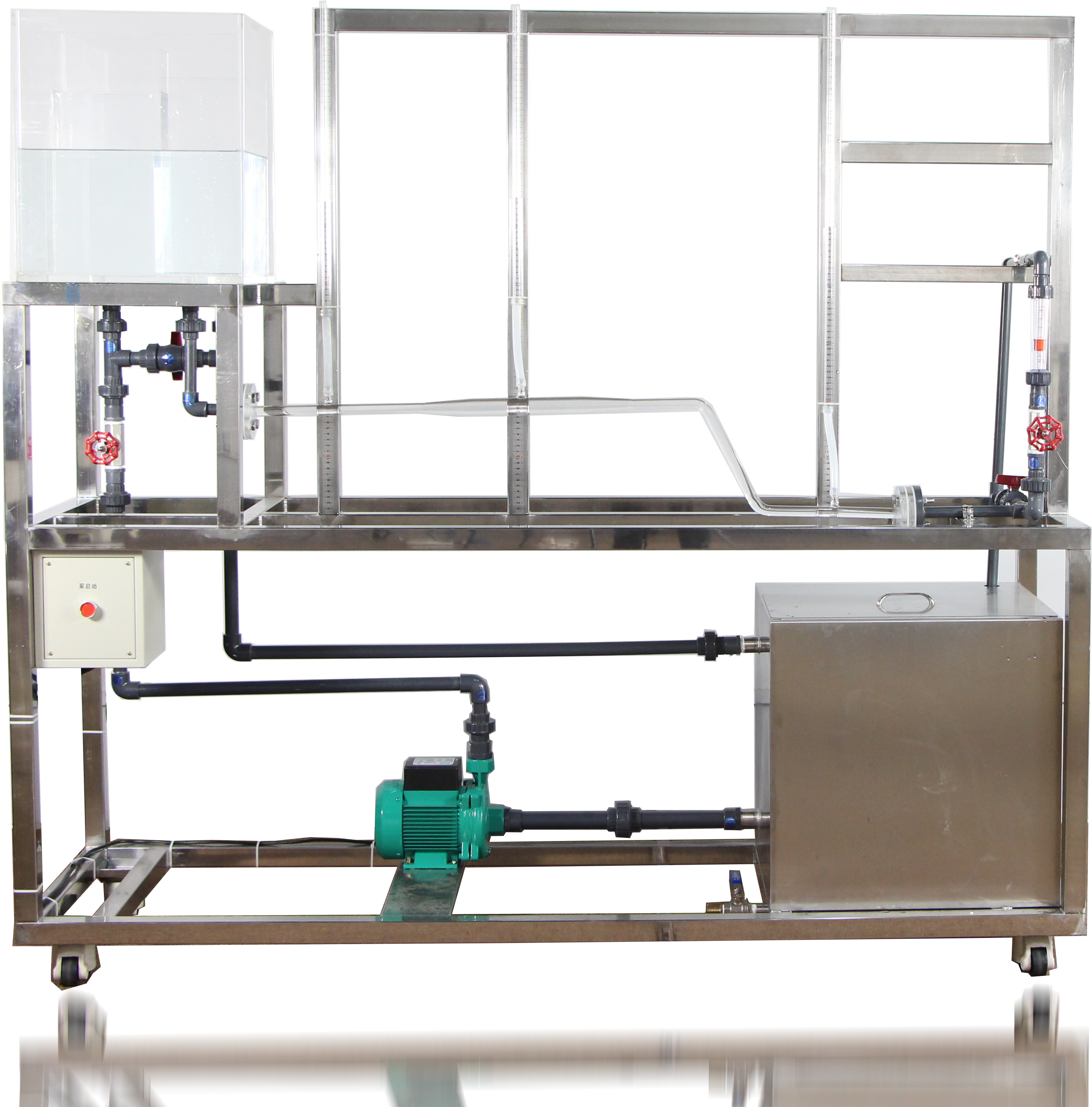

裝置實物圖

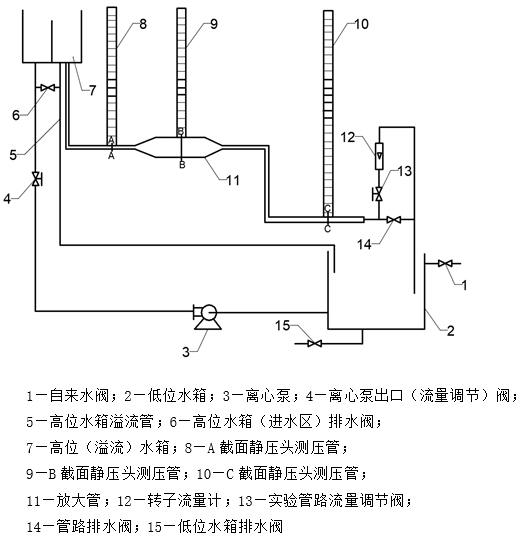

裝置流程圖

(注：黃色字體表示智能型裝置才具有的功能)

裝置主體為304不銹鋼材質，配置鋼制噴塑控制柜；
主體尺寸為1800*550*1680mm。

高位溢流水箱、不銹鋼框架、控制柜、離心泵、實驗導管、測壓管、低位水箱、管路流量調節閥、轉子流量計、智能儀表、閥門管路。

可配套物聯網實驗系統、集中監控系統、虛擬仿真系統、云平臺實踐教學管理系統、嵌入式控制系統。

1, 熟悉流體在管內流動時，位壓頭、靜壓頭和動壓頭的概念和相互轉換關系，深化對伯努利方程的理解。
2,了解流體流動阻力的表現形式。
3,觀察流體流動過程中，隨著實驗測試管路結構與水平位置的改變及流量的變化，靜壓頭與沖壓頭（靜壓頭+動壓頭）之間的變化情況，并找出其規律，以驗證伯努利方程。

南京運立儀器有限公司
